新中式三層復式別墅施工圖紙及效果圖_農村自建別墅設計,鼎川建筑
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC1256 | 層數： 三層 | 結構形式： 磚混結構 | 主體造價： 65-70萬 |
| 開間： 16.8米 | 進深： 14.17米 | 占地面積： 219平方米 | 建筑面積： 614平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含建筑總說明、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含基礎平面施工圖、各層梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含各層給排水平面圖、給排水系統圖及大樣圖等 | |||
| 電 氣 圖： | 包含配電系統圖、各層照明平面圖、插座平面圖、弱電平面圖、防雷以及接地平面圖等 | |||
| 設計功能 | ||||

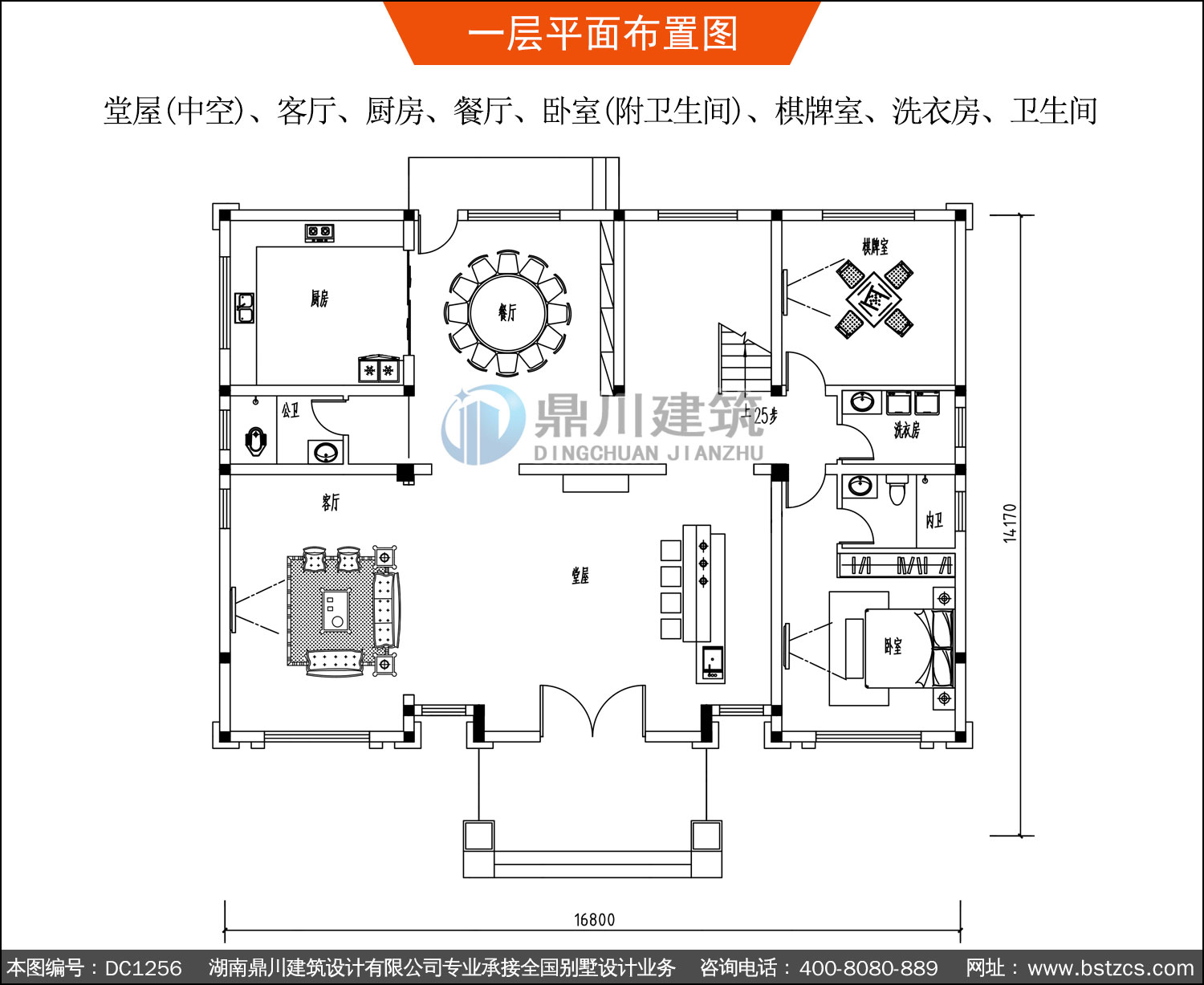

| 一 層： | 堂屋(中空)、客廳、廚房、餐廳、臥室(附衛生間)、棋牌室、洗衣房、衛生間 | |||
| 二 層： | 起居室、2臥室(附衛生間)、臥室、書房、衛生間 | |||

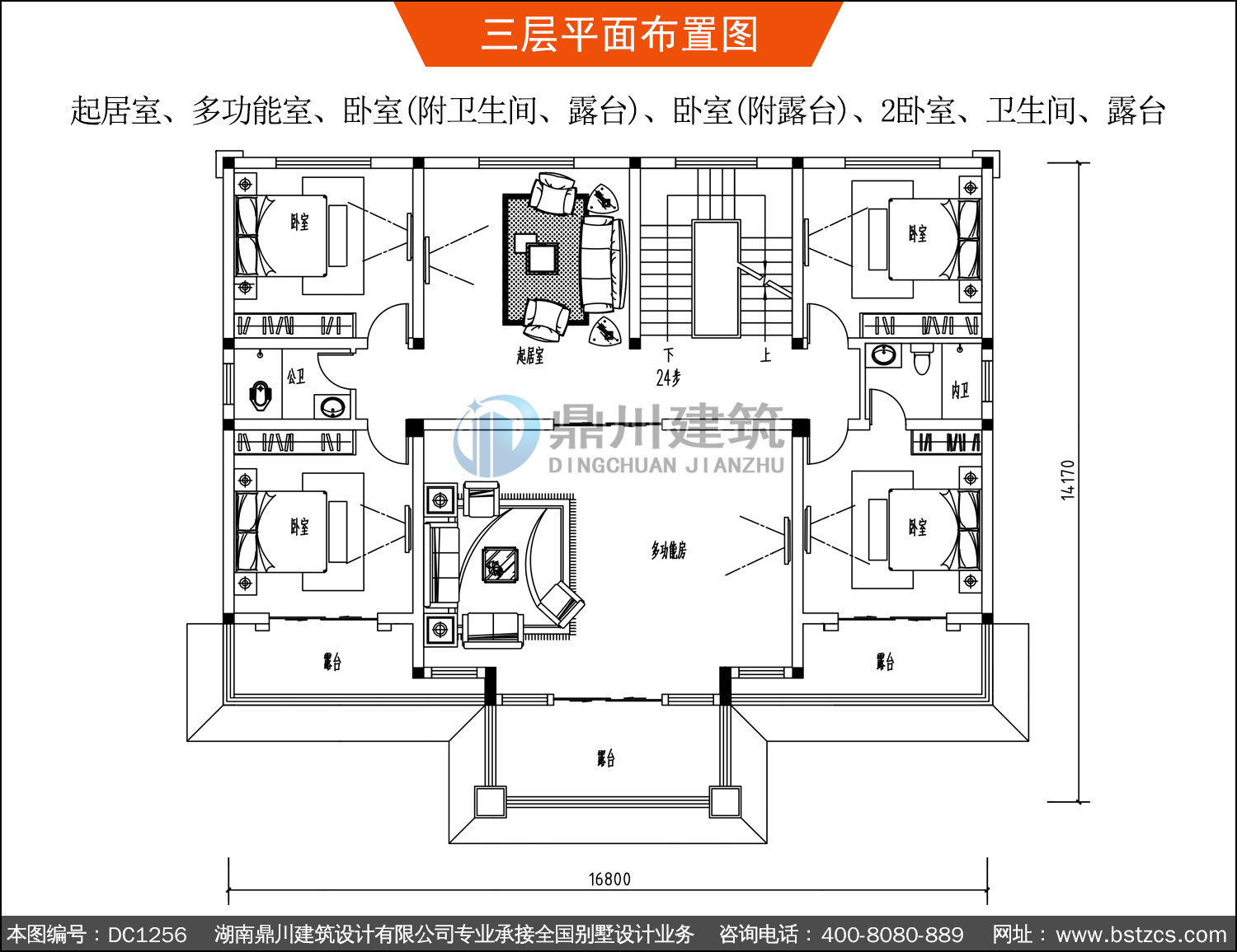

| 三 層： | 起居室、多功能室、臥室(附衛生間、露臺)、臥室(附露臺)、2臥室、衛生間、露臺 | |||
效果圖：
