- 商品編號： DC0016
- 規 格： 8.6米×10.4米
- 支付方式： 貨到付款 | 在線支付 | 匯款轉賬
- 郵 費： 全國范圍內包郵
- 服務保障：
- 商品套餐： 原版圖紙 原版圖紙+材料預算 鏡像版圖紙 鏡像版圖紙+材料預算
- 一 口 價： ￥980.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0016 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 14-20萬 |
| 開間： 8.6米 | 進深： 10.4米 | 占地面積： 87.7平方米 | 建筑面積： 162.8平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、剖面圖、樓梯及門斗大樣圖、節點詳圖、樓梯扶手大樣圖、門窗表 | |||
| 結 構 圖： | 結構設計總說明、基礎平面布置圖、一層頂板施工圖、二層頂板施工圖、坡屋面施工圖、一層梁柱施工圖、二層梁柱施工圖、樓梯平面圖、樓梯剖面圖、節點大樣圖、坡屋面做法大樣圖 | |||
| 給排水圖： | 給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、給排水系統圖、給排水大樣圖 | |||
| 電 氣 圖： | 電氣設計說明、配電系統圖、等電位示意圖、一層照明平面圖、二層照明平面圖、閣樓照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖 | |||
| 設計功能 | ||||
| 一 層： | 客廳、臥室、廚房、餐廳、儲藏室、衛生間 | |||

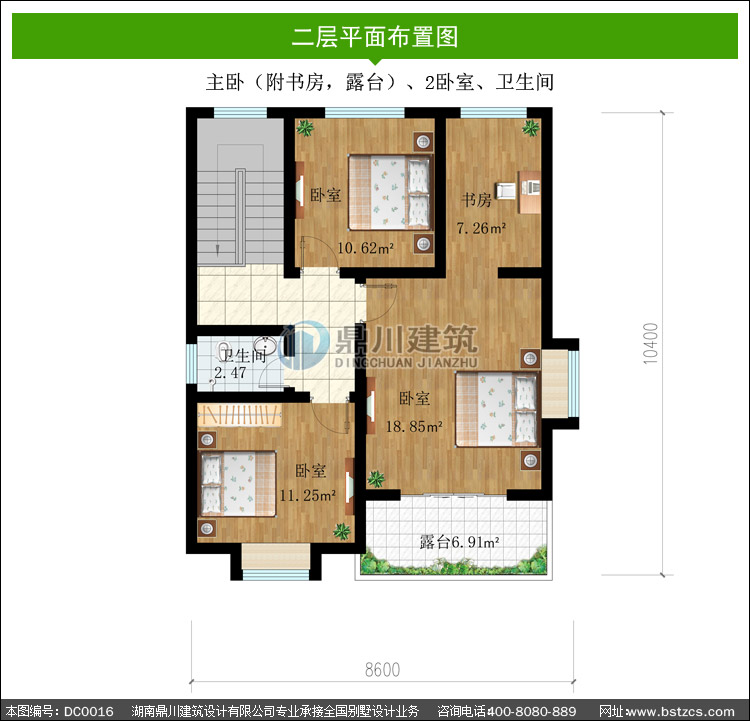

| 二 層： | 主臥（附書房，露臺）、2臥室、衛生間 | |||
本套圖紙有施工圖53張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版

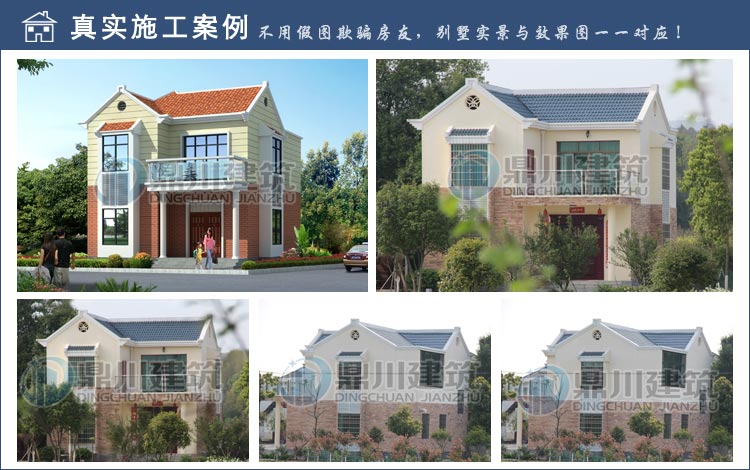

施工案例：
效果圖：
